اتصال با تنظیم پروتکل L2TP (کانکشن دستی) در مودم/روتر

۱

ورود به صفحه تنظیمات مودم/روتر ADSL

نکته مهم

  • قبل از شروع مراحل، مطمئن شوید که مودم/روتر شما قابلیت اتصال از طریق پروتکل L2TP را داشته باشد.
  • مراحل نمایش داده شده برای یک نوع مودم/روتر خاص می باشد و به صورت مثال نمایش داده شده است.
  • با توجه به تنوع مودم های مختلف،‌ امکان ارائه آموزش برای تمامی مودم ها وجود ندارد. در صورتی که سوالی در مورد تنظیم کردن کانکشن پینگ هینت روی مودم دارین، از اینترنت با سرچ کردن مدل مودم خودتون آموزش مربوط را پیدا کنید. همچنین از اشتراک تست رایگان برای تست تنظیمات نیز می توانید استفاده کنید. تیم پینگ هینت هیچ پشتیبانی در رابطه با تنظیم روی مودم ارائه نمی دهد و این کار به طور کامل به کاربر واگذار شده است.

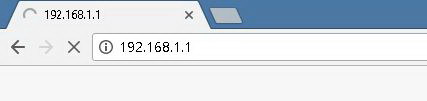

ابتدا از اتصال به مودم از طریق شبکه وایرلس (Wireless) و یا کابل شبکه (Lan Cable) مطمئن شوید. سپس با وارد کردن آدرس زیر در مرورگر (مثل Mozila Firefox یا Google Chrome) وارد صفحه لوگین مربوط به تنظیمات مودم ADSL شوید.

آدرس مودم

  • http://192.168.1.1
ADSL Modem login page address

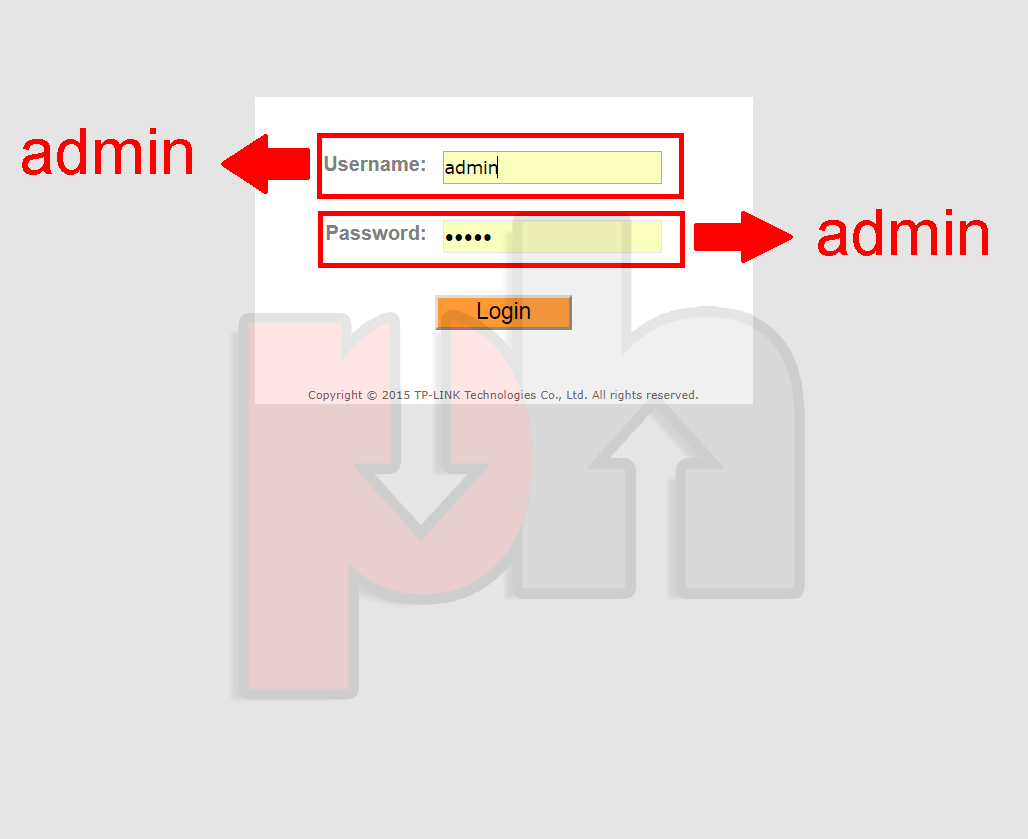

در صورت مواجه شدن با صفحه لوگین از نام کاربری admin و کلمه عبور admin استفاده کنید.

نکته

  • در صورتی که با نام کاربری admin و کلمه عبور admin نتوانستید وارد تنظیمات مودم شوید، با تماس با بخش پشتیبانی شرکت ارائه دهنده خدمات اینترنت خود (ISP)، نام کاربری و کلمه عبور را از آنها جویا شوید.
ADSL Modem login page screenshot

۲

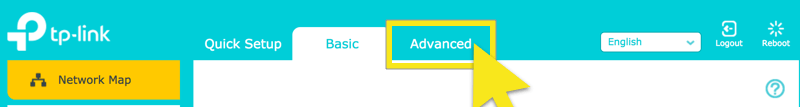

ورود به صفحه تنظیمات Advanced در مودم/روتر

روی گزینه Advanced کلیک کنید

ADSL Modem advanced settings page screenshot

۳

ورود به صفحه تنظیمات Network در مودم/روتر

روی گزینه Network و سپس گزینه Internet کلیک کنید.

ADSL Modem Network >> internet page screenshot

۴

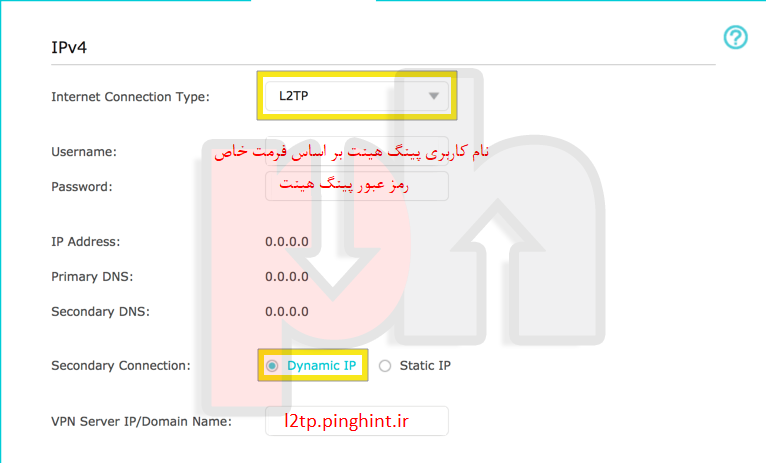

ایجاد کانکشن از نوع L2TP

نوع کانکشن را به L2TP تغییر دهید. نوع کانکشن را به Dynamic IP تغییر دهید. موارد دیگر را نیز طبق جدول زیر پر کنید.

تنظیمات مربوط به L2TP

  • Username / PPP Username : نام کاربری پینگ هینت بر اساس الگوی زیر
  • Password / PPP Password : رمز عبور پینگ هینت
  • IPSec Preshared key / Tunnel Password (در صورت نیاز) : pinghint
  • Server / LNS Address (در صورتی که آدرس را قبول کند) : l2tp.pinghint.ir
  • Server Address (در صورتی که فقط آی پی قبول کند) : 87.107.27.187

نکته مهم

  • در وارد کردن مقادیر بالا دقت لازم را به کار ببرید. برای مثال حروف بزرگ و کوچیک در نام کاربری و رمز عبور را رعایت کنید.
  • همچنین دقت نمایید IPSec Preshared key / Tunnel Password که عبارت pinghint می باشد باید با حروف کوچک وارد شود.
ADSL Modem L2TP connection type creation page screenshot

نام کاربری و رمز عبور در L2TP

فرمت نام کاربری

با توجه به اینکه در تنظیمات اتصال L2TP جایی برای مشخص کردن شبکه اتصالی وجود ندارد، این مورد باید در نام کاربری اضافه گردد که به شرح زیر می باشد.

اشتراک تست ۶ ساعت رایگان

اشتراک خریداری شده

  • فرمت: Hub\Username
  • برای مثال در صورتی که شبکه مورد نیاز شما «کاربر خانگی» از نوع «کاهش پینگ و رفع تحریم» باشد و ایمیل شما aaaa@gmail.com باشد، نام کاربری شما به صورت زیر می باشد.
  • Username: ph2\aaaa@gmail.com
  • بر اساس شبکه مورد نظر و نوع اشتراک می توانید نام Hub را از جدول سمت چپ استخراج کنید.
  • شایان ذکر است که رمز عبور هیچ تغیری نمی کند.
  • در جهت علامت دقت کافی را به کارببرید. علامت درست به صورت «\» می باشد و استفاده از علامت «/» باعث عدم اتصال خواهد شد.

خطا نام کاربری در بعضی از مودم ها

  • در بعضی از مودم های TD-LTE ایرانسل و مبین نت امکان وارد کردن علامت «\» در نام کاربری (Username / PPP Username) وجود ندارد و مودم به این علامت حساس می باشد. در این نوع از مودم ها می توان از ۲ راه حل زیر استفاده کرد:
  • روش اول: استفاده از فرمت جایگزین نام کاربری که به صورت زیر می باشد. این فرمت در بعضی از گوشی ها و مودم ها قابل تنظیم می باشد ولی در سیستم عامل ویندوز خطا می دهد.
  • فرمت جایگزین: Username@Hub
  • برای مثال در صورتی که شبکه مورد نیاز شما «کاربر خانگی» از نوع «کاهش پینگ و رفع تحریم» باشد و ایمیل شما aaaa@gmail.com باشد، نام کاربری شما به صورت زیر می باشد.
  • aaaa@gmail.com@ph2
  • روش دوم: به جای فیلد نام کاربری (Username / PPP Username) همان ایمیل خالی را وارد کنید (برای مثال: aaaa@gmail.com) تا به صورت پیش فرض به Ph2 وصل شوید که سرویس «رفع تحریم و کاهش پینگ» برای کاربر خانگی می باشد. در این نوع از مودم ها به علت حساسیت مودم به علامت «\» امکان تغییر شبکه اتصالی وجود ندارد.
  • ابتدا روش اول را امتحان کنید و در صورتی که اتصال برقرار نشد، روش دوم را تست کنید.
ردیف اشتراک شبکه اتصالی Hub
1 تست ۶ ساعت - تک کاربر کاهش پینگ اختصاصی test_hubd
2 تست ۶ ساعت - تک کاربر کاهش پینگ و رفع تحریم test_hubs
3 کاربر خانگی کاهش پینگ اختصاصی ph1
4 کاربر خانگی کاهش پینگ و رفع تحریم ph2
5 کاربر گیم نتی - ۳ پی سی کاهش پینگ اختصاصی gn3pcd
6 کاربر گیم نتی - ۳ پی سی کاهش پینگ و رفع تحریم gn3pcs
7 کاربر گیم نتی - ۵ پی سی کاهش پینگ اختصاصی gn5pcd
8 کاربر گیم نتی - ۵ پی سی کاهش پینگ و رفع تحریم gn5pcs
9 کاربر گیم نتی - ۸ پی سی کاهش پینگ اختصاصی gn8pcd
10 کاربر گیم نتی - ۸ پی سی کاهش پینگ و رفع تحریم gn8pcs
11 کاربر گیم نتی - ۱۰ پی سی کاهش پینگ اختصاصی gn10pcd
12 کاربر گیم نتی - ۱۰ پی سی کاهش پینگ و رفع تحریم gn10pcs
13 کاربر گیم نتی - ۱۲ پی سی کاهش پینگ اختصاصی gn12pcd
14 کاربر گیم نتی - ۱۲ پی سی کاهش پینگ و رفع تحریم gn12pcs
15 کاربر گیم نتی - ۱۵ پی سی کاهش پینگ اختصاصی gn15pcd
16 کاربر گیم نتی - ۱۵ پی سی کاهش پینگ و رفع تحریم gn15pcs
17 کاربر گیم نتی - ۱۸ پی سی کاهش پینگ اختصاصی gn18pcd
18 کاربر گیم نتی - ۱۸ پی سی کاهش پینگ و رفع تحریم gn18pcs
19 کاربر گیم نتی - ۲۰ پی سی کاهش پینگ اختصاصی gn20pcd
20 کاربر گیم نتی - ۲۰ پی سی کاهش پینگ و رفع تحریم gn20pcs
21 کاربر گیم نتی - ۲۲ پی سی کاهش پینگ اختصاصی gn22pcd
22 کاربر گیم نتی - ۲۲ پی سی کاهش پینگ و رفع تحریم gn22pcs
23 کاربر گیم نتی - ۲۵ پی سی کاهش پینگ اختصاصی gn25pcd
24 کاربر گیم نتی - ۲۵ پی سی کاهش پینگ و رفع تحریم gn25pcs
25 کاربر گیم نتی - ۲۸ پی سی کاهش پینگ اختصاصی gn28pcd
26 کاربر گیم نتی - ۲۸ پی سی کاهش پینگ و رفع تحریم gn28pcs
27 کاربر گیم نتی - ۳۰ پی سی کاهش پینگ اختصاصی gn30pcd
28 کاربر گیم نتی - ۳۰ پی سی کاهش پینگ و رفع تحریم gn30pcs
29 کاربر گیم نتی - ۳ کنسول کاهش پینگ اختصاصی gn3cond
30 کاربر گیم نتی - ۳ کنسول کاهش پینگ و رفع تحریم gn3cons
31 کاربر گیم نتی - ۵ کنسول کاهش پینگ اختصاصی gn5cond
32 کاربر گیم نتی - ۵ کنسول کاهش پینگ و رفع تحریم gn5cons
33 کاربر گیم نتی - ۸ کنسول کاهش پینگ اختصاصی gn8cond
34 کاربر گیم نتی - ۸ کنسول کاهش پینگ و رفع تحریم gn8cons
35 کاربر گیم نتی - ۱۰ کنسول کاهش پینگ اختصاصی gn10cond
36 کاربر گیم نتی - ۱۰ کنسول کاهش پینگ و رفع تحریم gn10cons

۵

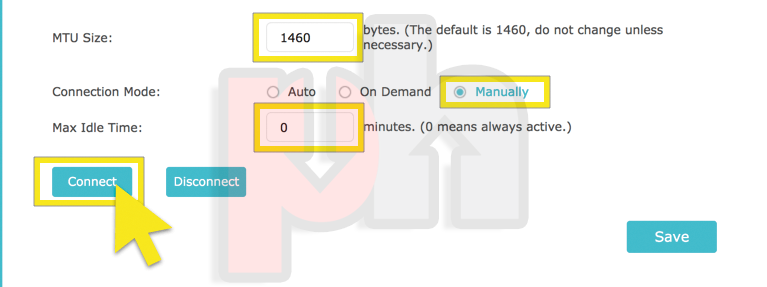

ذخیره کانکشن و اتصال

موارد مشخص شده را نیز بر اساس مقادیر زیر پر کنید و سپس روی گزینه Save و Connect کلیک کنید.

تنظیمات مربوط به L2TP

  • MTU Size: 1366
  • Max idle time: 0
ADSL Modem L2TP connection connect page screenshot
